Vervanging lichtkoepels Bibliotheek Noordwijk

2 januari 2019

Renovatie dak bibliotheek Noordwijk: focus op duurzaamheid en lange termijn

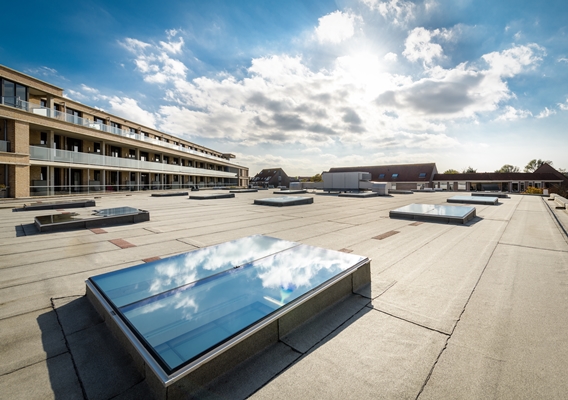

Het dak van de Noordwijkse bibliotheek is dringend toe aan renovatie. ‘Wij willen zo’n moment meteen benutten voor het zetten van een grote verduurzamingsstap’, vertelt Dirk-Jan Dekker, bouwkundig medewerker bij de gemeente Noordwijk. Met het oog daarop besluiten zijn collega’s en hij om zowel de bestaande dakbedekking als de twintig kunststof lichtkoepels integraal te laten vervangen. Voor de nieuwe daklichten stellen ze strenge eisen ten aanzien van gewicht, isolatiewaarde, maatvoering, lichtinval, logistiek en prijs. Vlakkelichtkoepel (Heruvent B.V.) uit Cuijk blijkt in staat om die uiteenlopende voorwaarden in één oplossing te combineren.

Dekker: ‘We hebben voor deze renovatie eerst technisch advies ingewonnen, toen zelf een bestek gemaakt en daarna een aanbesteding uitgeschreven voor de uitvoering. Die is gewonnen door Consolidated Nederland B.V. een dakspecialist die in heel Nederland actief is op het gebied van renovatie en -onderhoud. De lichtkoepels hebben we zelf rechtstreeks ingekocht (directielevering). Bij de keuze voor de lichtkoepel hebben deskundigen van de gemeente zowel op prijs als op kwaliteit geselecteerd”.

Hoge isolatiewaarde
Vlakkelichtkoepel blijkt van die partijen de enige die een oplossing met triple glas (49 mm en doorvalveilig) voorstelde. ‘Op de Nederlandse markt zie je dat nog niet zo vaak’, zegt Dekker. ‘Vlakkelichtkoepel biedt die mogelijkheid wel: koepels die bestaan uit drie lagen glas met daartussen twee lagen spouwlucht. Voor de verbinding van die glasplaten is gebruik gemaakt van thermisch gescheiden afstandshouders, zodat daar geen koudebrug ontstaat. Het resultaat is een bijzonder hoge isolatiewaarde (Ug = 0,6 W/m2K), terwijl de prijs marktconform is. Bovendien is de lichtopbrengst verbeterd ten opzichte van de oude situatie.’

Testresultaten
Ook de andere technische specificaties die Vlakkelichtkoepel kan overleggen, blijken marktconform of meer dan dat. Naast een lichttoetredingsfactor van 65%, bieden de nieuwe koepels onder meer een zontoetredingsfactor van 37%, UV-bestendige verlijming en een geluidsreductie van 41 dB. Dekker: ‘Als opdrachtgever vinden wij het bijzonder prettig dat Vlakkelichtkoepel alle belangrijke specificaties paraat heeft en ook direct de testresultaten kan leveren waarom wij vragen, zoals bijvoorbeeld de ‘blowerdoortest’, de QV10-meting die laat zien of de constructie ook echt vrij is van luchtlekken. Zo groeide bij ons het vertrouwen.’

20 x 4 m²
Dat de gemeente Noordwijk bij dit selectieproces niet over een nacht ijs ging, had onder meer te maken met de relatief grote maatvoering van de koepels - een dagmaat van twee bij twee meter - en het aantal. ‘We wilden zeker weten dat de partij die we zouden kiezen, ook echt kon leveren, én kon voldoen aan de logistieke eisen’, zegt Dekker. ‘Niet elke fabrikant is in staat om twintig zulke grote koepels te produceren en op één dag op de bouwplaats te bezorgen.’

Binnen een dag geplaatst
Gregor von Kriegenbergh was als projectleider bij Consolidated Nederland B.V. met diverse partijen verantwoordelijk voor het verwijderen van de oude dakbedekking inclusief de bestaande isolatie en koepels om vervolgens het dak te verduurzamen volgens de huidige richtlijnen. Een en ander is tot stand gekomen door middel van het aanbrengen van nieuwe PIR isolatie met een dikte van 142mm (Rc = 6,00 W/m2K) en een tweelaags dakbedekkingssysteem. We hebben hierbij gekozen voor een duurzame dakbedekking Derbigum waarna gezamenlijk het plannen van de te plaatsen nieuwe koepels kon gaan plaatsvinden. Vervolgens werd afgesproken met Vlakkelichtkoepel telkens een levering van vijf stuks tegelijk en los ze op de vooraf gekozen plek, zodat wij ze verticaal konden transporteren’, vertelt hij. ‘Anderhalf à twee uur later stonden de volgende vijf alweer gereed. Binnen één dag hebben we ze zo alle twintig op hun plek gesteld, iets wat ik vooraf niet met zekerheid had durven beloven. Vooral over de communicatie met Vlakkelichtkoepel bij dit proces ben ik heel tevreden. Dat is ook nodig om zo’n logistiek kunststukje voor elkaar te krijgen.’

Eenvoudige afwerking
Nadat de koepels eenmaal op het dak zijn geplaatst, is het voor Consolidated alleen nog zaak om ze op de schroefgaten vast te zetten en daarna de overgang tussen dak en koepels waterdicht af te werken. Von Kriegenbergh: ‘Aan de koepels zelf hoeven we niets meer te doen. Vlakkelichtkoepel levert ze kant en klaar, inclusief triple glas, geïsoleerde opstand en inbraakbeveiliging (RC2). We maken ook wel mee dat glas en opstand los worden aangeleverd. Dat brengt voor ons uiteraard meer werk met zich mee, terwijl het bovendien de kans op breukschade vergroot.’ Het eindresultaat beoordeelt hij als ‘oerdegelijk’, met ‘een levensduur van 25 à 30 jaar’ voor zowel de dakbedekking als de prefab koepels.

Draagvermogen
Als opdrachtgever kijkt Dekker met tevredenheid op het project terug. ‘Het uiteindelijke resultaat ziet er ook nog eens mooi uit’, stelt hij vast. ‘De koepels zijn verzorgd gedetailleerd en worden niet ontsierd door kappen of profielen. Dat is fijn, want de bewoners van de flats om de bibliotheek heen kijken op dit dak uit.’ Waarna hem nog een belangrijk pluspunt te binnen schiet: het relatief lage totaalgewicht van de koepels. Dekker: ‘Wanneer we in de toekomst bijvoorbeeld zonnepanelen op het dak zouden willen plaatsen, biedt het draagvermogen van het dak daar nog ruimte voor. Dat is prettig om te weten.’

Maatwerk
Max Barenbrug, directeur van Vlakkelichtkoepel, ziet het project in Noordwijk als een typerend voorbeeld van het maatwerk dat zijn fabriek kan leveren. Barenbrug: ‘Wij hebben een ontwerp en een productieproces dat zich bij uitstek leent voor een ordergerichte fabricage van vrijwel elke gewenste maatvoering, binnen marktconforme prijzen. Door onze keus voor triple glas combineren we dat met een onderscheidend hoge isolatiewaarde, zowel thermisch als - dankzij de asymmetrische ruitopbouw - akoestisch. In ons ontwerp maken we inderdaad bewust geen gebruik van een kapsysteem. Water en vuil stromen daardoor makkelijk weg, terwijl de koepels onverminderd bestand zijn tegen wind- en sneeuwbelasting.’

De renovatie van het dak van de bibliotheek Noordwijk is oktober 2018 afgerond.

Voor meer informatie, zie http://www.vlakkelichtkoepel.nl.
